Træk UTP-kabler fra din router, switch eller patchpanel til alle rum, hvor du ønsker stabilt internet. En datadåse har en LSA-skinne, hvor du afslutter kablet. Det er bedst at bruge et stift kabel til dette. I denne artikel lærer du, hvordan du afslutter et netværkskabel på en datadåse trin for trin for at etablere et stabilt netværk. Trinene nedenfor gælder ensartet for alle typer netværkskabler, dvs. UTP- og (S)FTP-kabler.
Du har brug for dette

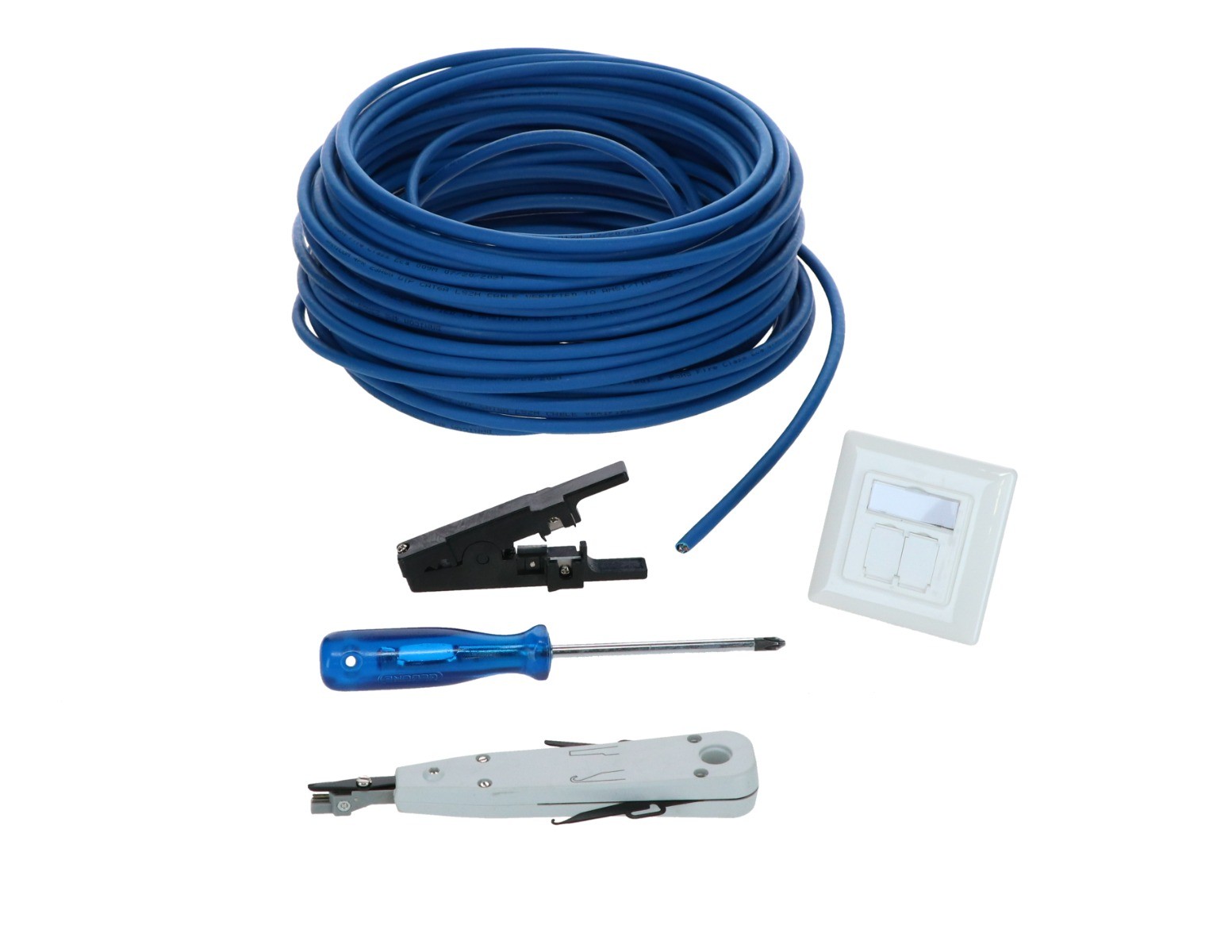

Sørg for at du har materialerne nedenfor samlet, før du begynder at tilslutte et UTP-kabel til en datadåse.
- Danicom Cat5, 6, 6a eller 7 kabel på spole 100% kobber - stiv UTP eller FTP.
- en eller flere Cat5-, 6- eller 6a-kabler stikkontakter . Sørg for, at datadåsen har samme kategoribetegnelse (Cat5, 6 eller 6a) og afskærmning (UTP eller (S)FTP) som de UTP-kabler, du skal tilslutte. Dette er afgørende for et stærkt og stabilt internetsignal. Vælg afskærmede kabler og datadåser, når kablerne føres sammen med andre installationskabler – for eksempel COAX. Afskærmede kabler forhindrer signalforstyrrelser.
- Til Cat7-kablet på spole er en kategori 6a datadåse tilstrækkelig.
- en kabelafisoleringsværktøj
- et LSA-tang
- lille skruetrækker
Trin 1: Skru datadåsen af

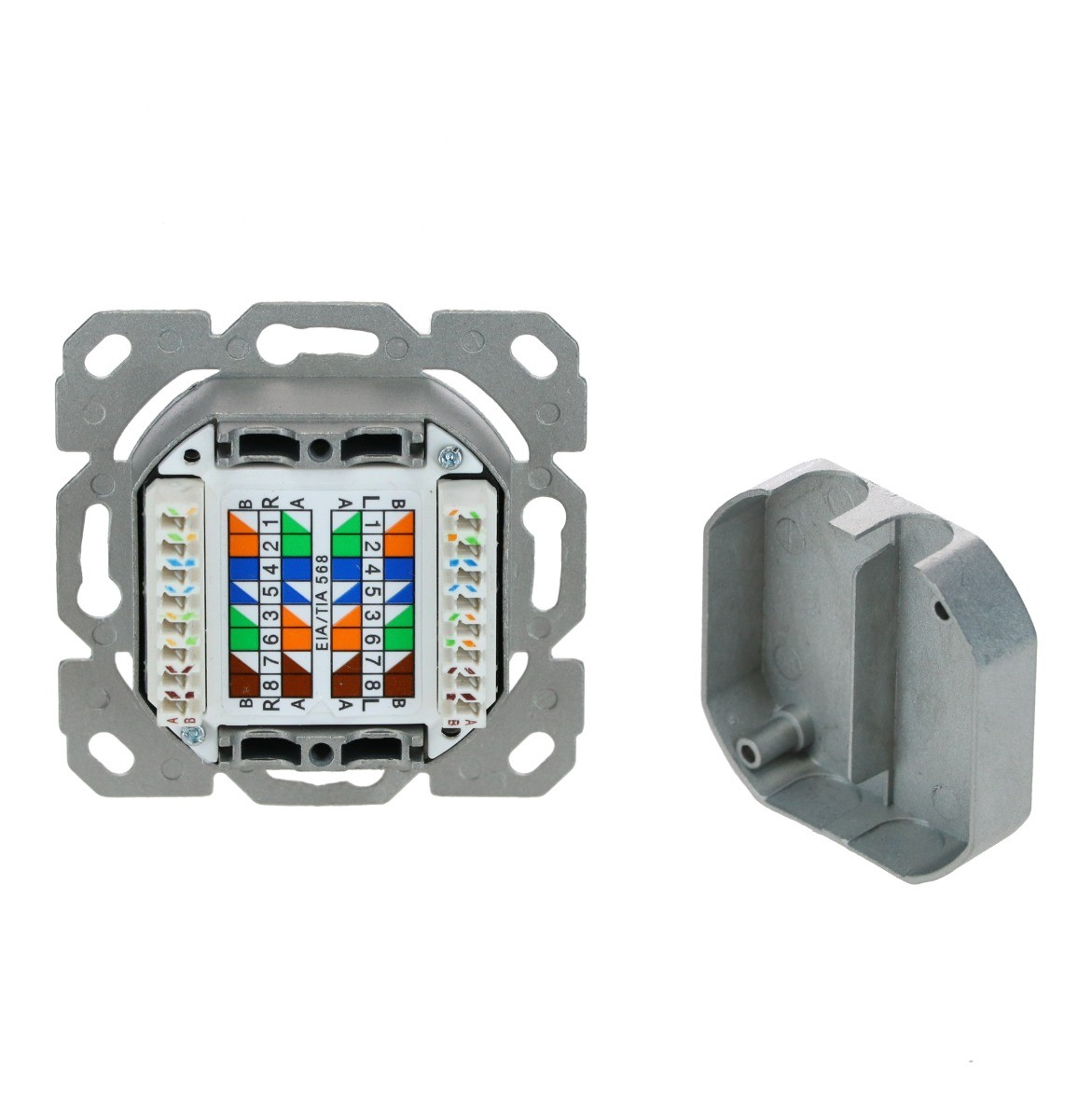

Fjern dækslet fra datadåsen.
Se også vores detaljerede forklaring af farvesekvensen.
Trin 2: Afisoler UTP-kablet med kabelafisoleringstangen

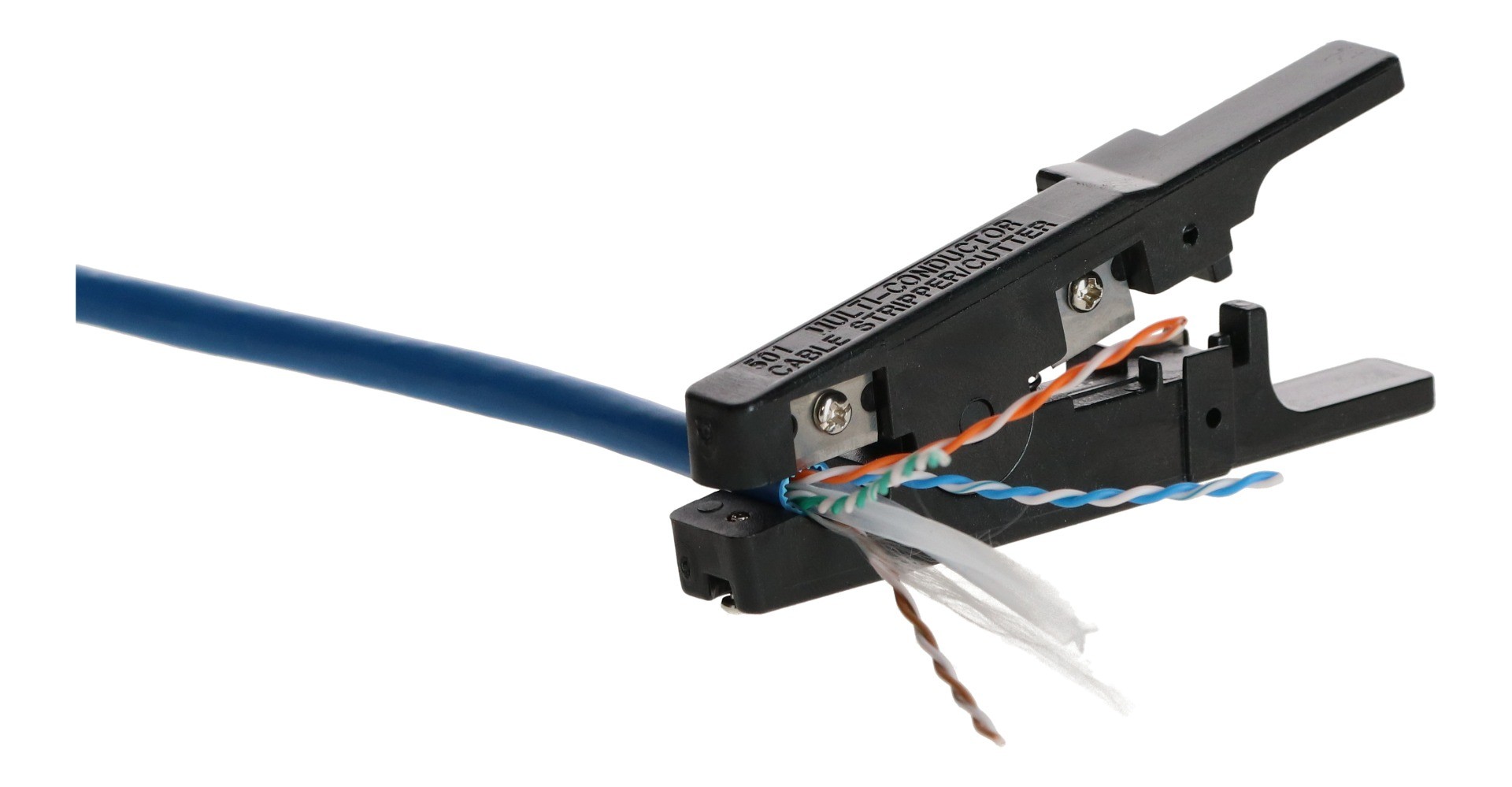

Tag afisoleringstangen og afisoler kablet/kablerne med cirka 6 centimeter. Fjern det gennemsigtige plastikkryds, hvis det er monteret.
Når du har gjort dette, vil du tydeligt se 4 par ledninger.
1: hvid-blå og blå
2: hvid-orange og orange
3: hvid-grøn og grøn
4: hvidbrun og brun

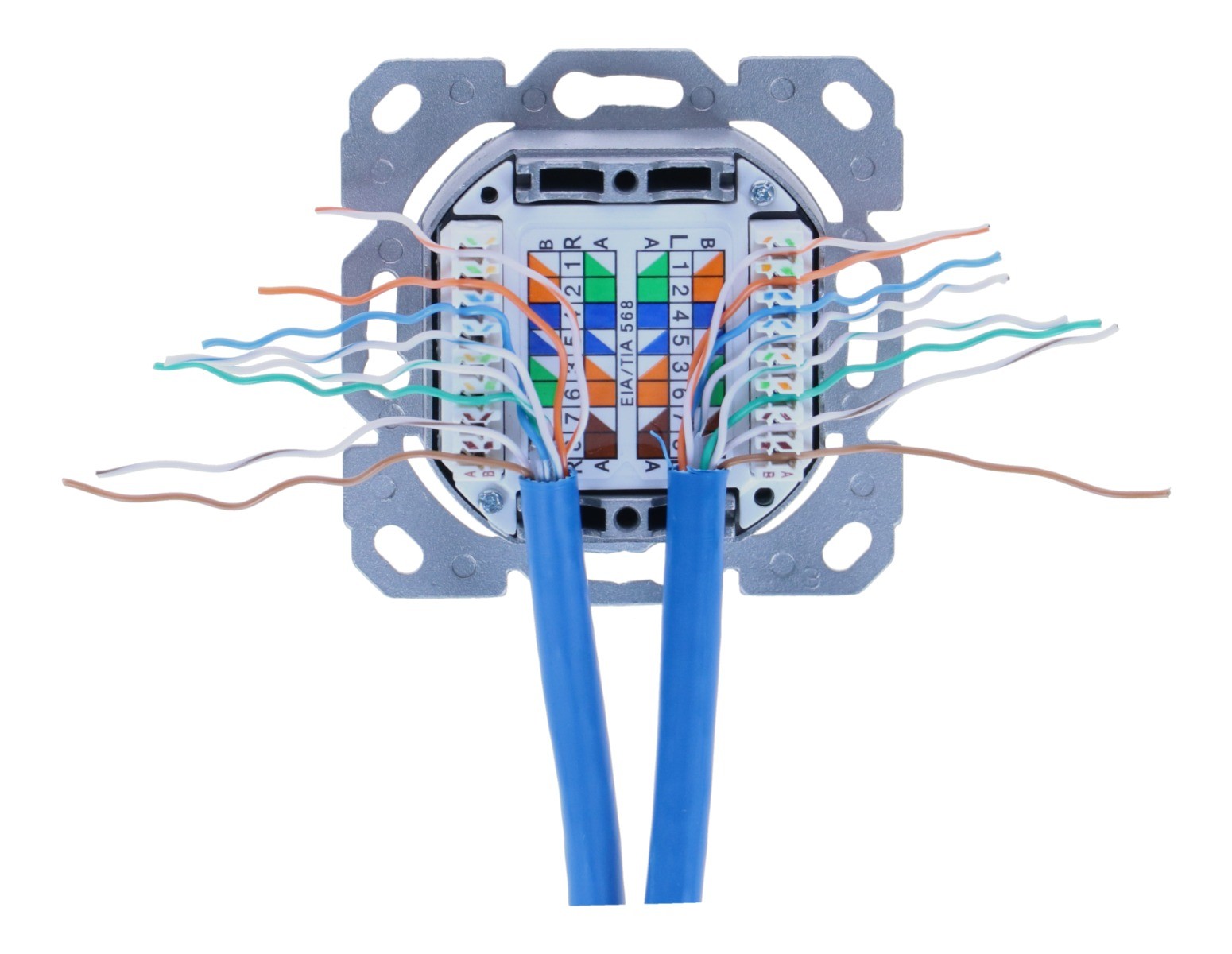

Før nu ledningerne ind i LSA-strimlens riller i henhold til den anbefalede farvesekvens (europæisk B-standard). Skal begge datadåsens porte fungere? Brug derefter to UTP-kabler under installationen. Følg den farvesekvens, der er angivet på produktet.
Trin 3: Færdiggør installationen af datadåsen med LSA-værktøjet

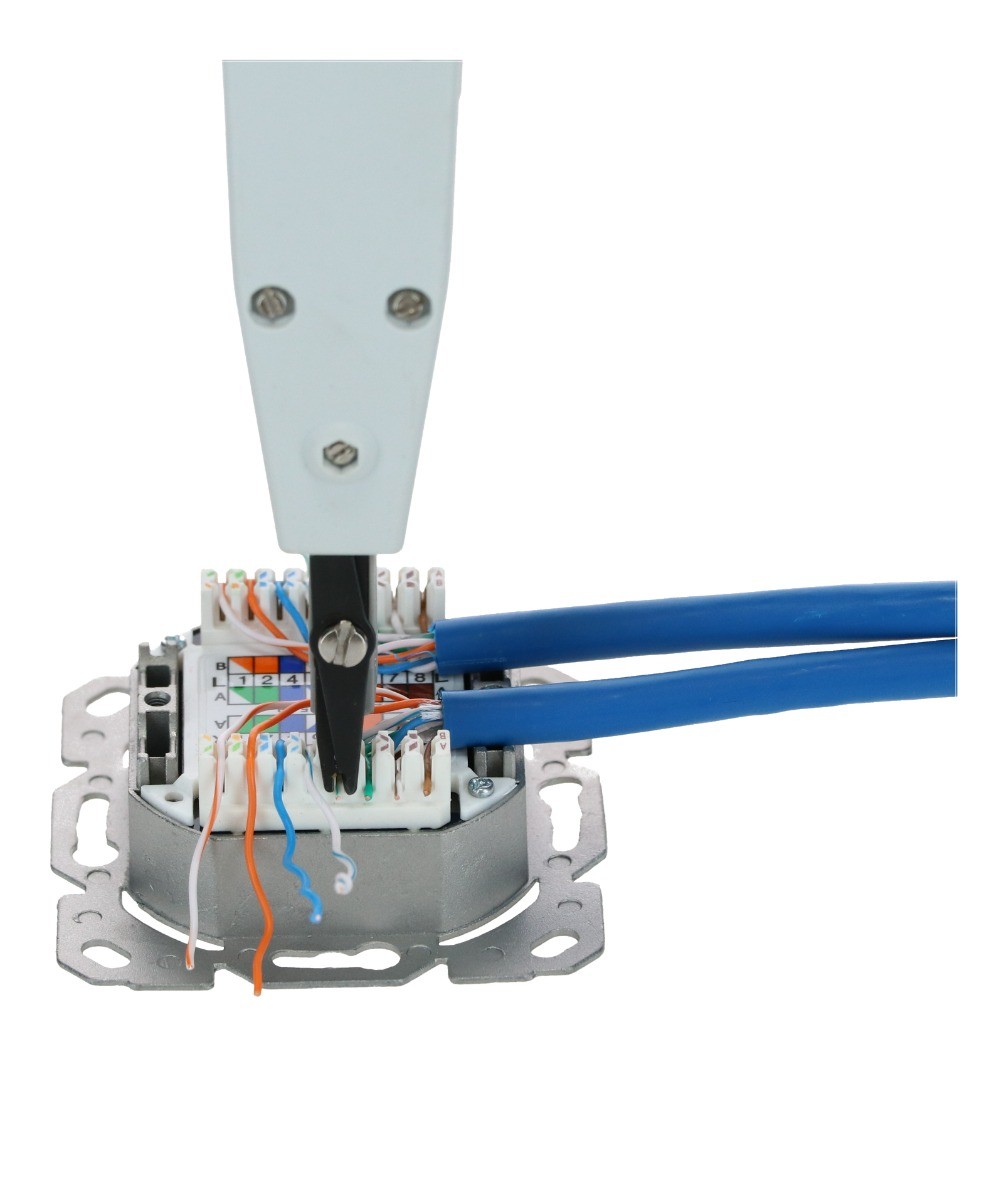

Har du placeret ledningerne i den rigtige farverækkefølge i LSA-strimlen? Fastgør derefter installationen ved at trykke ledningerne ned med LSA-værktøjet. Gør dette omhyggeligt og præcist. Korrekt fastgørelse sikrer, at du får en stabil internetforbindelse i alle rum senere hen. Sørg for at placere LSA-værktøjet på datadåsen, så de sorte knive skærer ledningerne på ydersiden.
Trin 4: Kontroller installationen

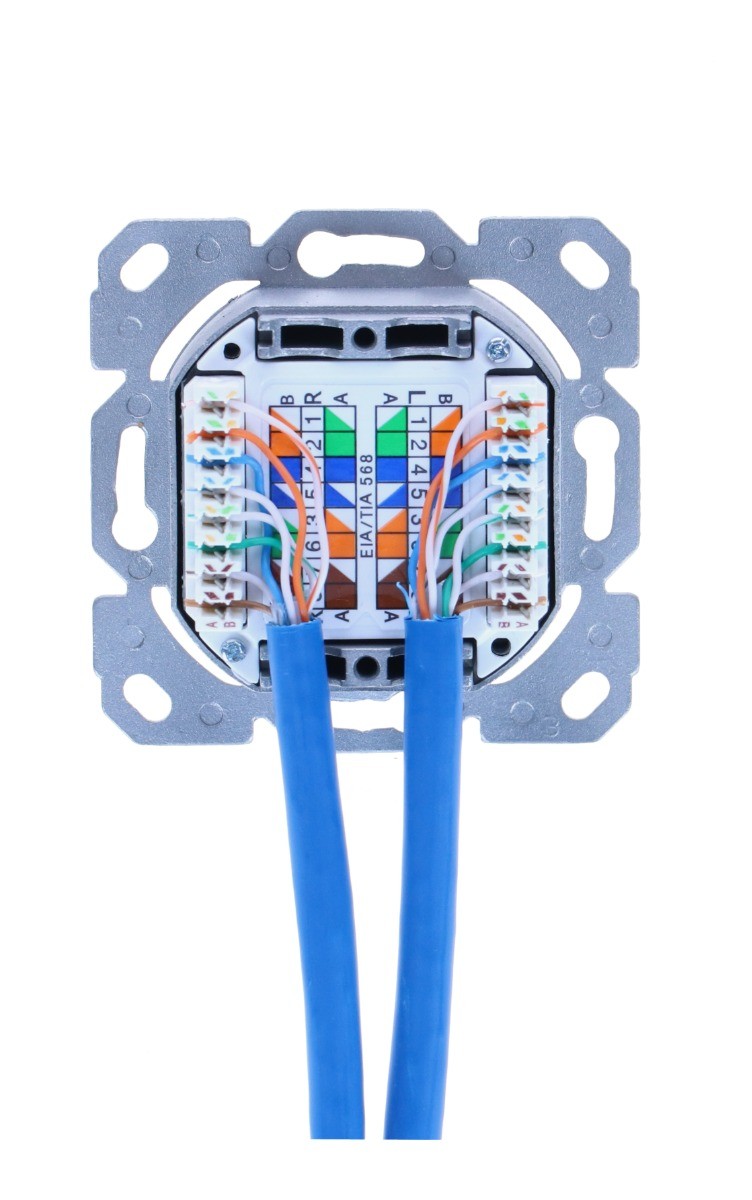

Ser installationen ud som på billedet nedenfor? Så har du tilsluttet et UTP-kabel til en datadåse! Den indbyggede eller påbygningsmonterede dåse er nu klar til brug!
Vil du afslutte netværkskablet med et RJ45-stik? Du kan læse disse trin i vores blog Hvordan laver jeg et UTP-kabel?
Trin 5: Placer kabelklemmen

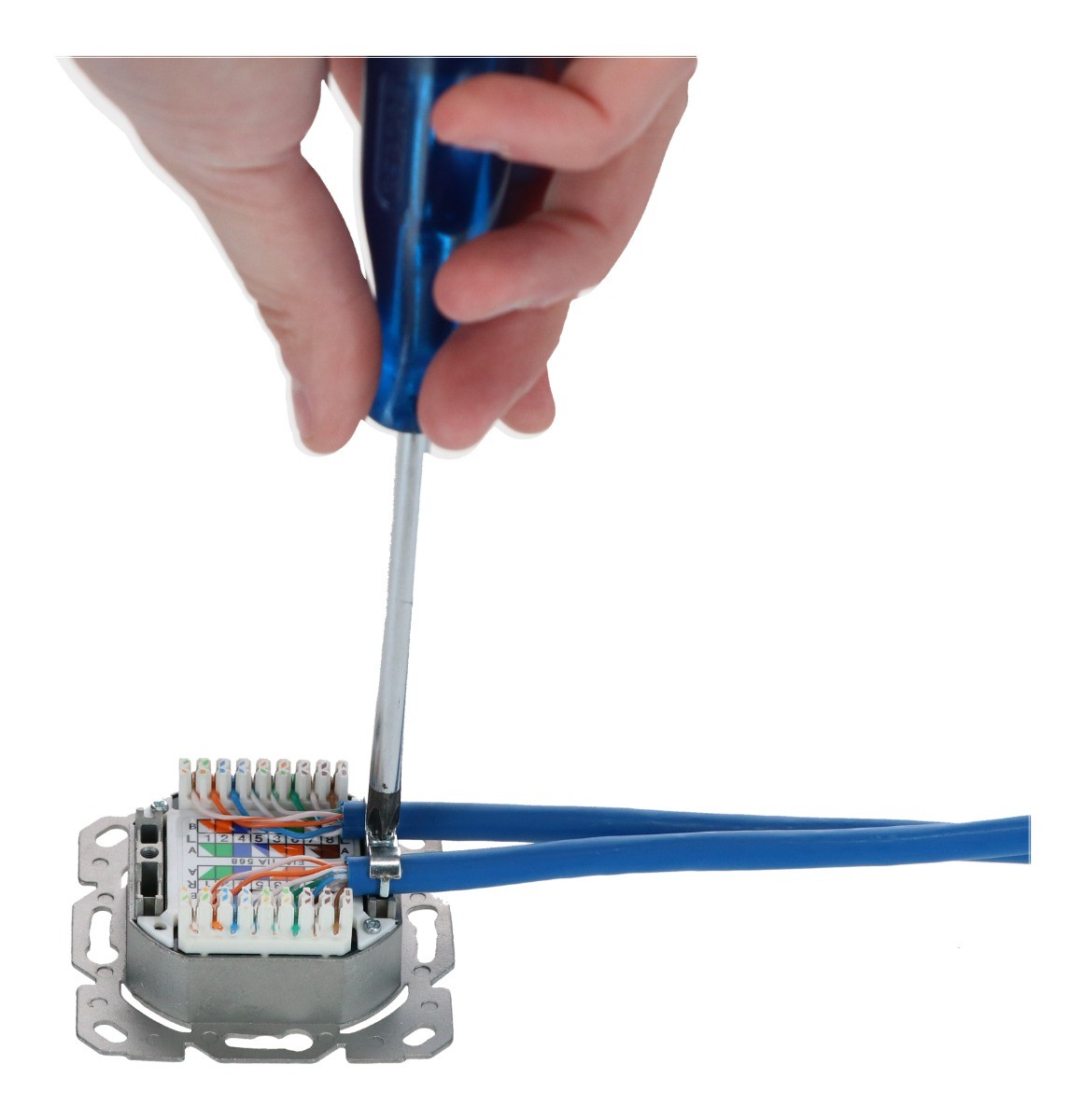

For at fastgøre kablerne skal du placere den medfølgende kabelklemme over UTP-kablerne.
Trin 6: Færdiggør tilslutningen af datadåsen

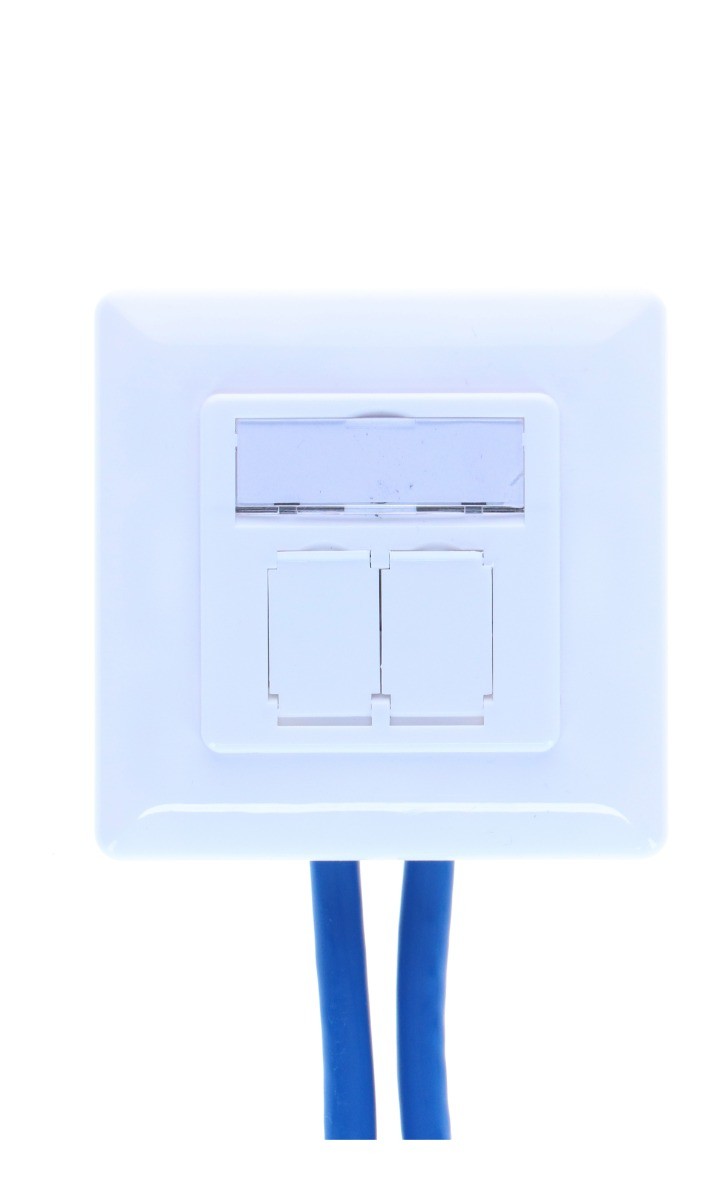

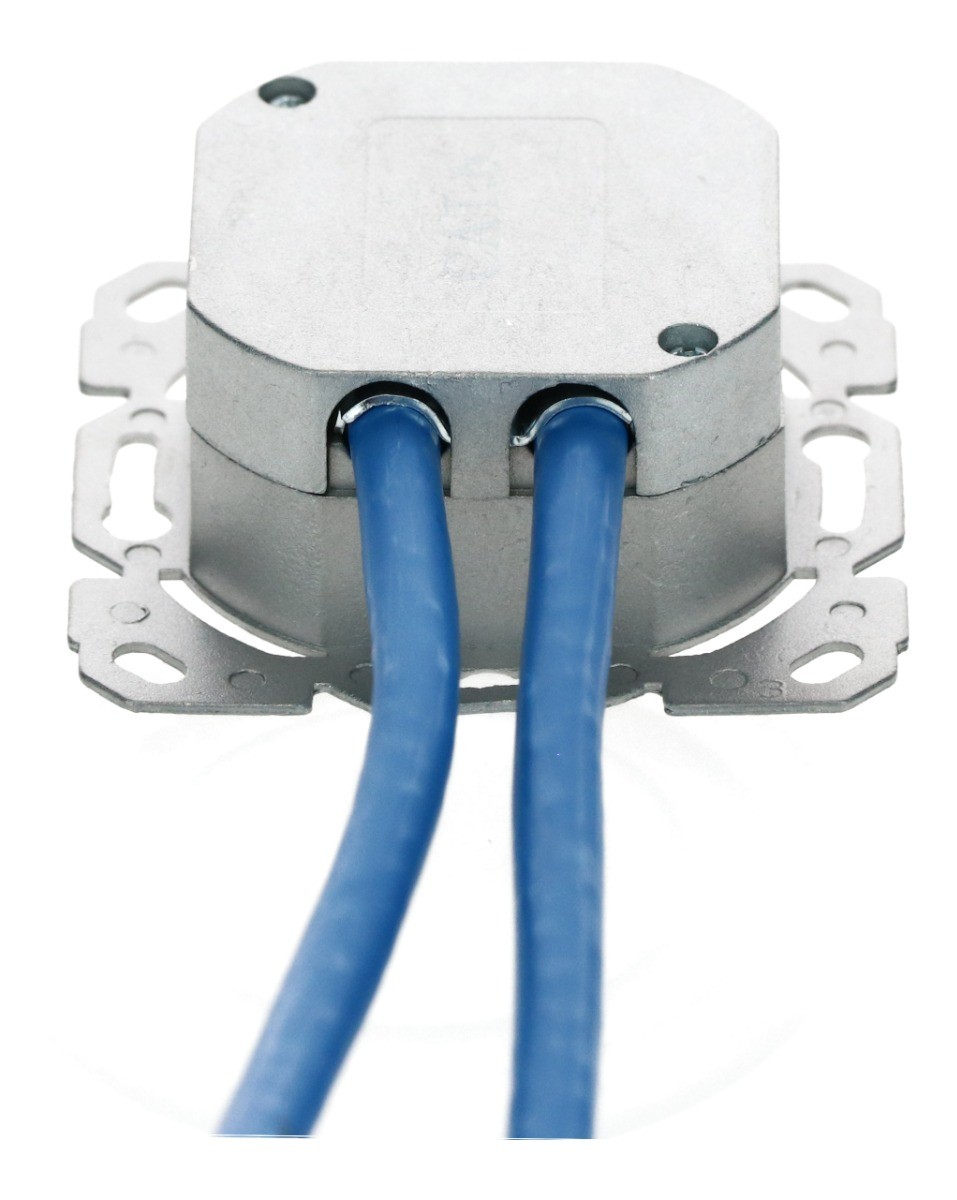

Når du har monteret kabelbeslaget, skal du sætte dækslet til datadåsen på igen. Datadåsen er derefter klar til installation i væggen. Sæt datadåsens forside på igen.
