Jordforbindelse af et patchskab er vigtig for både netværkets sikkerhed og ydeevne. Med korrekt jordforbindelse beskytter du udstyret mod elektrisk interferens og forhindrer farlige situationer. I denne vejledning lærer du trin for trin, hvordan du sikkert jorder et patchskab eller serverskab.
Hvorfor er jordforbindelse vigtig?
Jordforbindelse sikrer, at elektrisk ladning aflades sikkert. I et patchskab eller serverskab betyder det, at alle ledende dele (såsom døre og sidepaneler) er forbundet til jord. Hvis dit patchskab ikke har korrekt jordforbindelse, kan statiske ladninger, elektromagnetisk interferens eller spændingsudsving forårsage skade på netværksudstyr, såsom switche, patchpaneler og servere.
Jordforbindelse af et patchskab i 3 trin
Brug altid det medfølgende jordingssæt, når du jorder patchskabe Dette forbinder dørene og sidepanelerne til skabets jordingssystem.
Sådan går du videre:

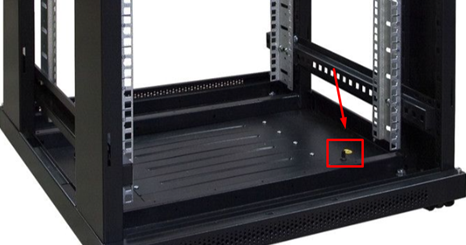

1. Inde i skabet er der jordstik på dørene og sidepanelerne.
2. Fastgør den ene ende af jordkablet til karmen og den anden ende til døren eller sidepanelet.
Forsigtig! Spænd kun skruerne MED HÅNDEN, så øjerne ikke knækker!
3. Gentag dette med alle fire kabler.
Risici forbundet med dårlig jordforbindelse til patchkabinetter
Et utilstrækkeligt jordet serverskab eller patchskab kan føre til:
- Elektriske stød
- Skader på udstyr → høje reparationsomkostninger
- Forstyrret netværksydelse på grund af strømafbrydelser
- Brandfare i tilfælde af lynnedslag eller spændingsstigninger
- Bøder for overtrædelse af love og regler
Vores mest populære server- og patchskabe
Alle vores server- og patchskabe leveres inklusive et jordingssæt. Se de mest populære server- og patchskabe her.
Jordforbindelse i henhold til DIN-standarder
I Holland skal netværk overholde NEN-standarderne NEN 1010, NEN-EN 50174 og NEN-EN 50310. Ifølge disse regler skal alle netværksinstallationer være tilsluttet potentialudligning (minimum 25 mm²). Dette sikrer, at der ikke opstår spændingsforskelle. Dette gør installationen mere sikker og forhindrer funktionsfejl.
Manglende overholdelse af disse regler? Hvis disse forskrifter for korrekt potentialudligning af elektriske installationer, herunder serverskabe, ikke overholdes, kan det føre til juridiske konsekvenser og ansvarsrisici.
Trin-for-trin-plan: Jordforbindelse af serverskab
1. Planlægning og forberedelse
Før du begynder jordforbindelsen, er det vigtigt med en klar plan. Vælg ét centralt jordingspunkt eller separate punkter pr. komponent. Tjek også lokale regler. Tag højde for alle kabler, samledåser og nødvendige materialer (såsom jordingsskinner, kabelsko og jordledninger).
Nyttigt tilbehør til forberedelsen:
2. Vælg de rigtige jordingsmaterialer
Der kræves materialer af høj kvalitet til jordforbindelse af et serverskab. Vælg helst kobberjordingskabler for optimal ledningsevne. Sørg for, at alle forbindelser er let tilgængelige, og brug passende skruer og klemmer. Vores patchskabe og serverskabe leveres med et jordingssæt. Med dette sæt forbinder du sidepanelerne, fordøren og bagdøren for at jorde hele skabet.
Tilbehør til jording af serverskab
3. Jordforbindelse af patchpanelet i dit serverskab
Jord også alle aktive komponenter i dit patchskab. Disse inkluderer switche, patchpaneler, servere og andet netværksudstyr. Tilslut dem til jordskinnen i skabet. Vær også opmærksom på god kabelhåndtering – dette holder din installation sikker og organiseret.
4. Inspektion og vedligeholdelse
Efter installation af jordforbindelsen skal alle forbindelser kontrolleres. Udfør regelmæssige inspektioner for at sikre, at dit patchskab er korrekt jordet. Korrosion eller andre skader kan udgøre en risiko.
Ekstra tip: Sørg for orden i dit patchskab
Et korrekt jordet patchskab kræver også pæn kabelføring. God kabelhåndtering sikrer klarhed, hurtigere fejlfinding og et professionelt udseende.
